いつもお世話になっております！
ご存じの方もおられると思いますが、弊社ではお客様からお預かりした電線で社内の簡易防水試験機を用いて防水検証を行い、締付トルク値・ギャップ値等のご案内をさせて頂いております。
今後はこの試験結果を皆様にも共有して頂けるようにブログにUPしていきたいと考えております。もちろんご依頼元情報は伏せさせて頂きます。過去試験データも一覧表にまとめておりこちらも公開致します。トルク管理は電線外径や電線の硬さやシース材質の違い等によっても様々であり必ずしも推奨値通りにはいきません。弊社で行っている試験も簡易的なものでお客様のご要望を保証するものではございませんが、これからトルク管理・防水検証をされる方の参考になれば幸いです。
それではさっそく・・・

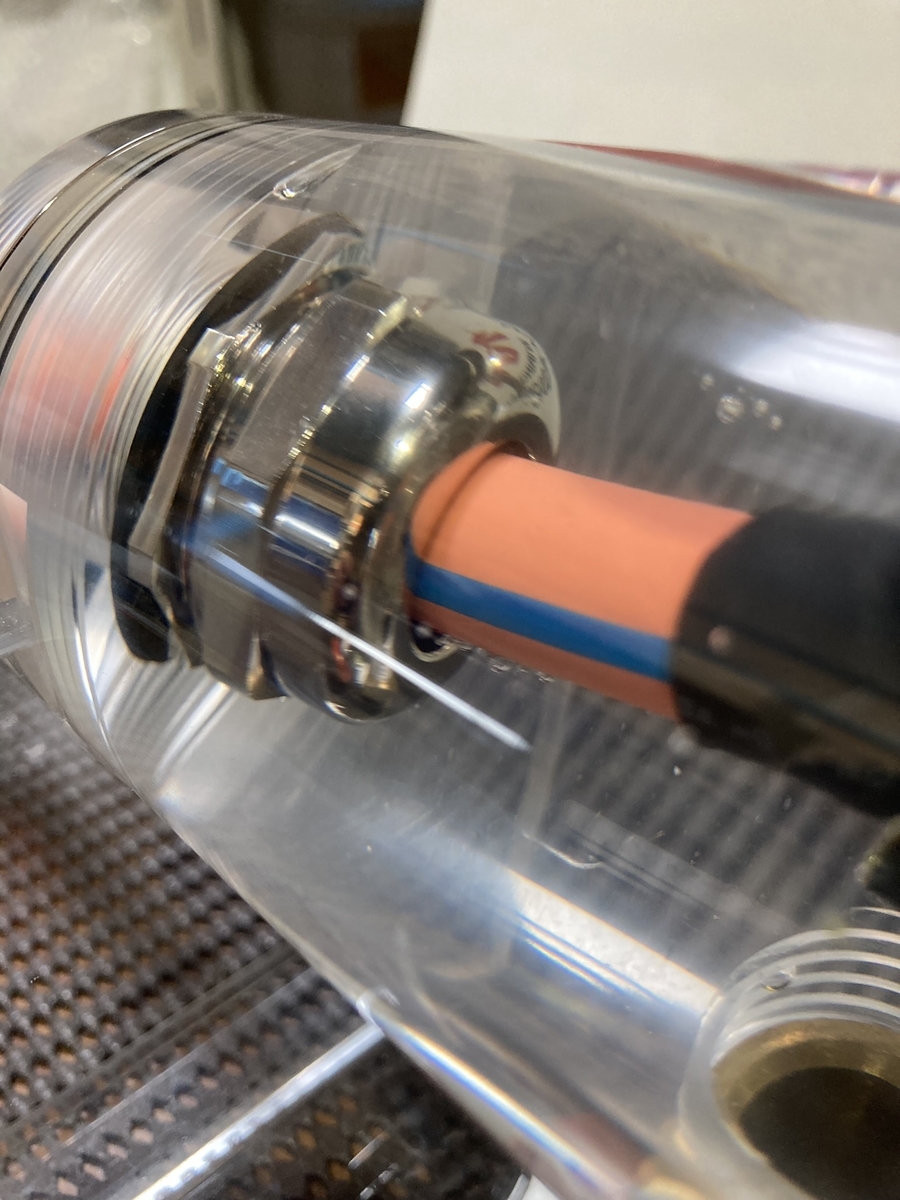

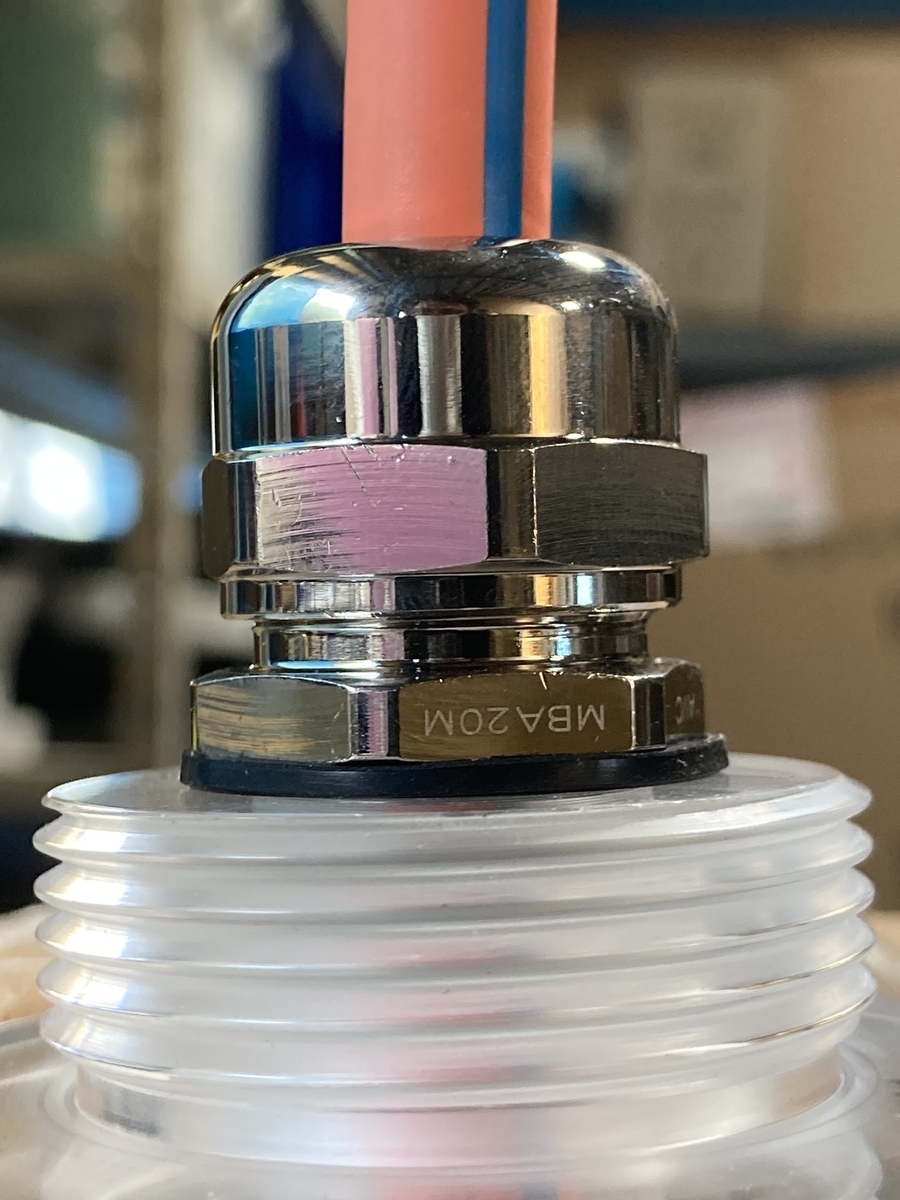

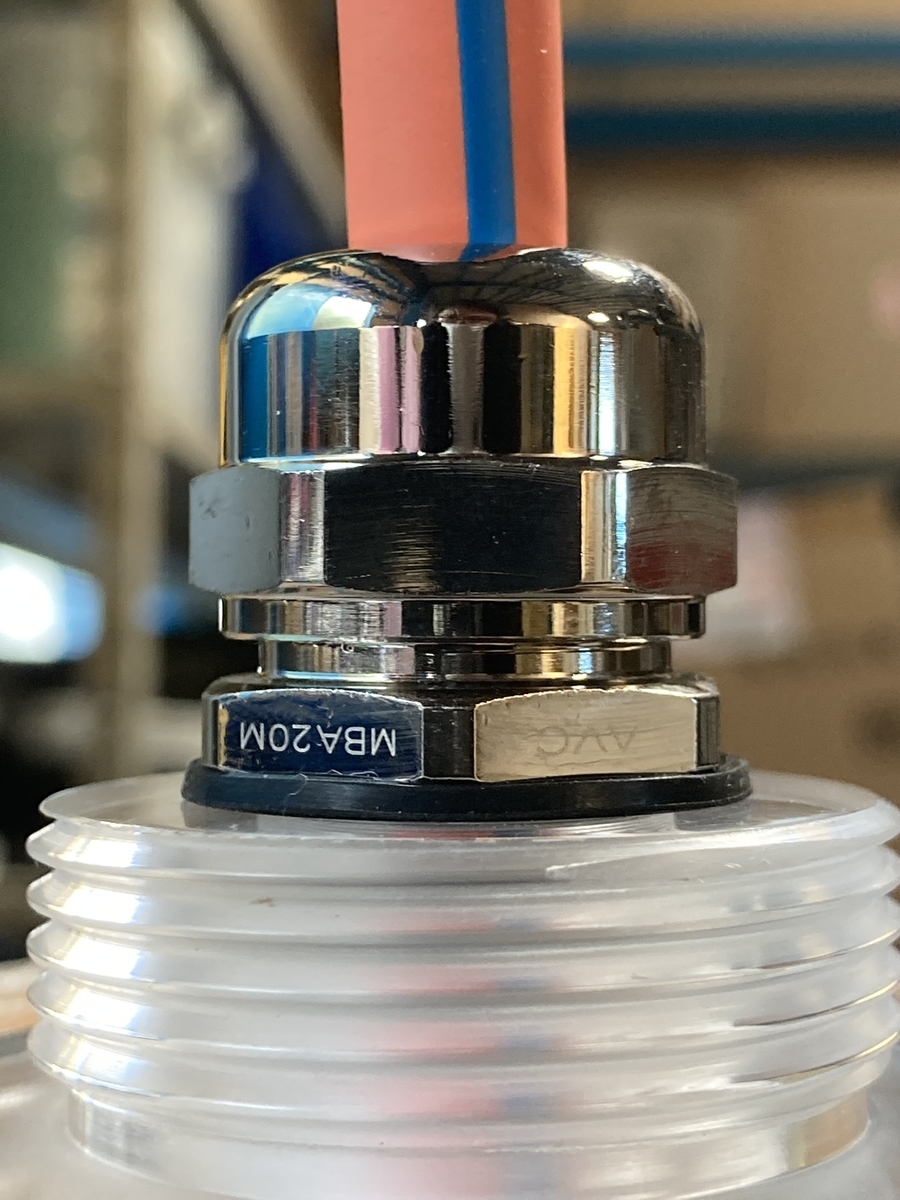

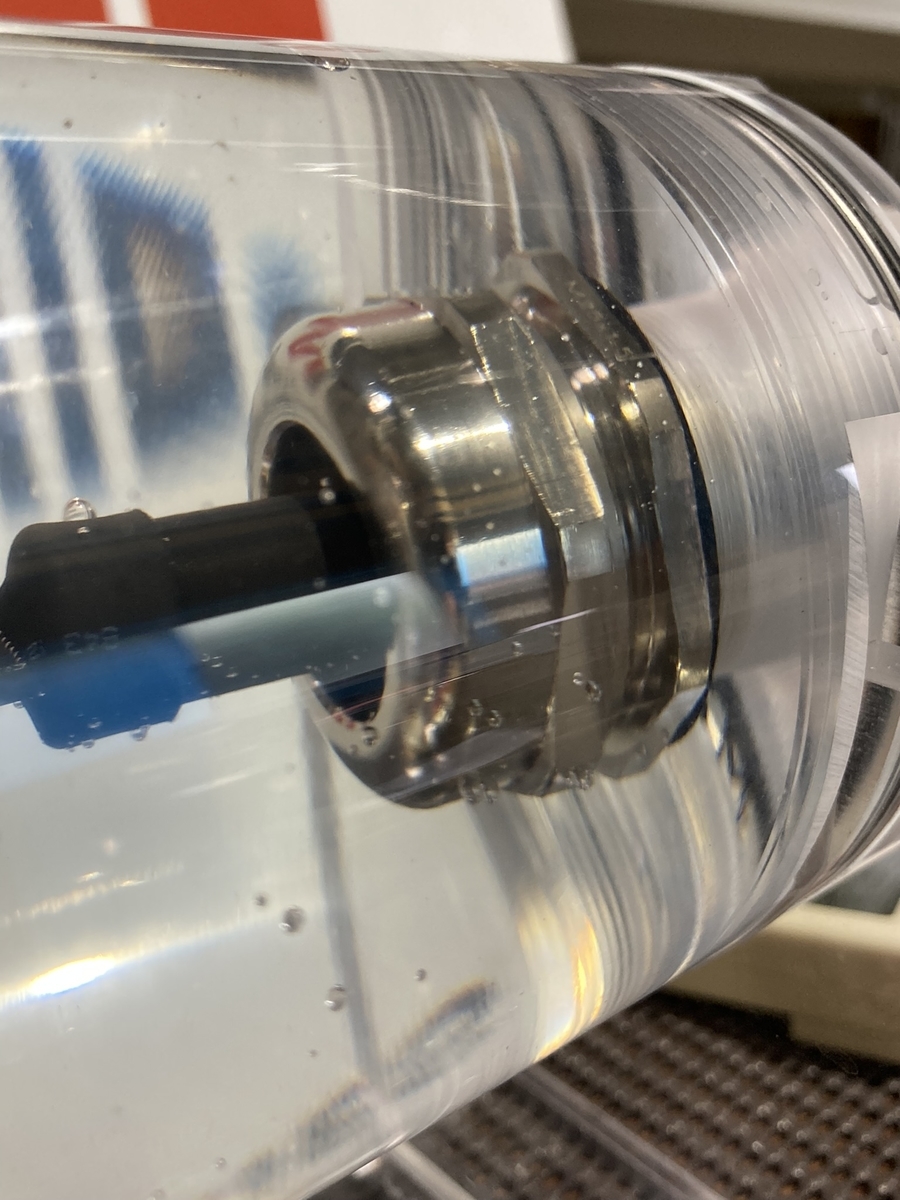

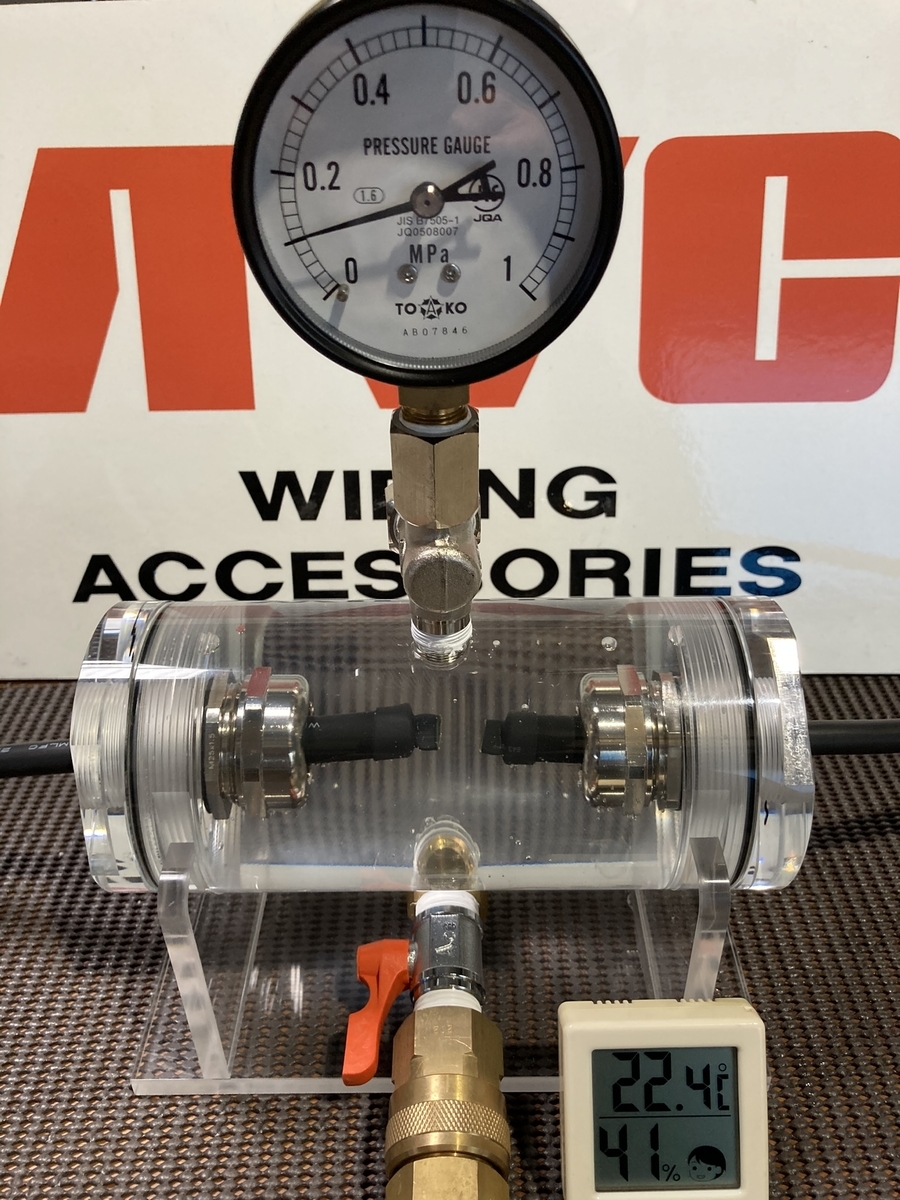

本日の防水試験結果1
品番 ： MBA20M-11
電線外径 ： Φ10.4
試験条件 ： IPX8/10m/60分
締付トルク値 ： 2.5～3.0N･m
ギャップ値 ： 2.6～1.9mm

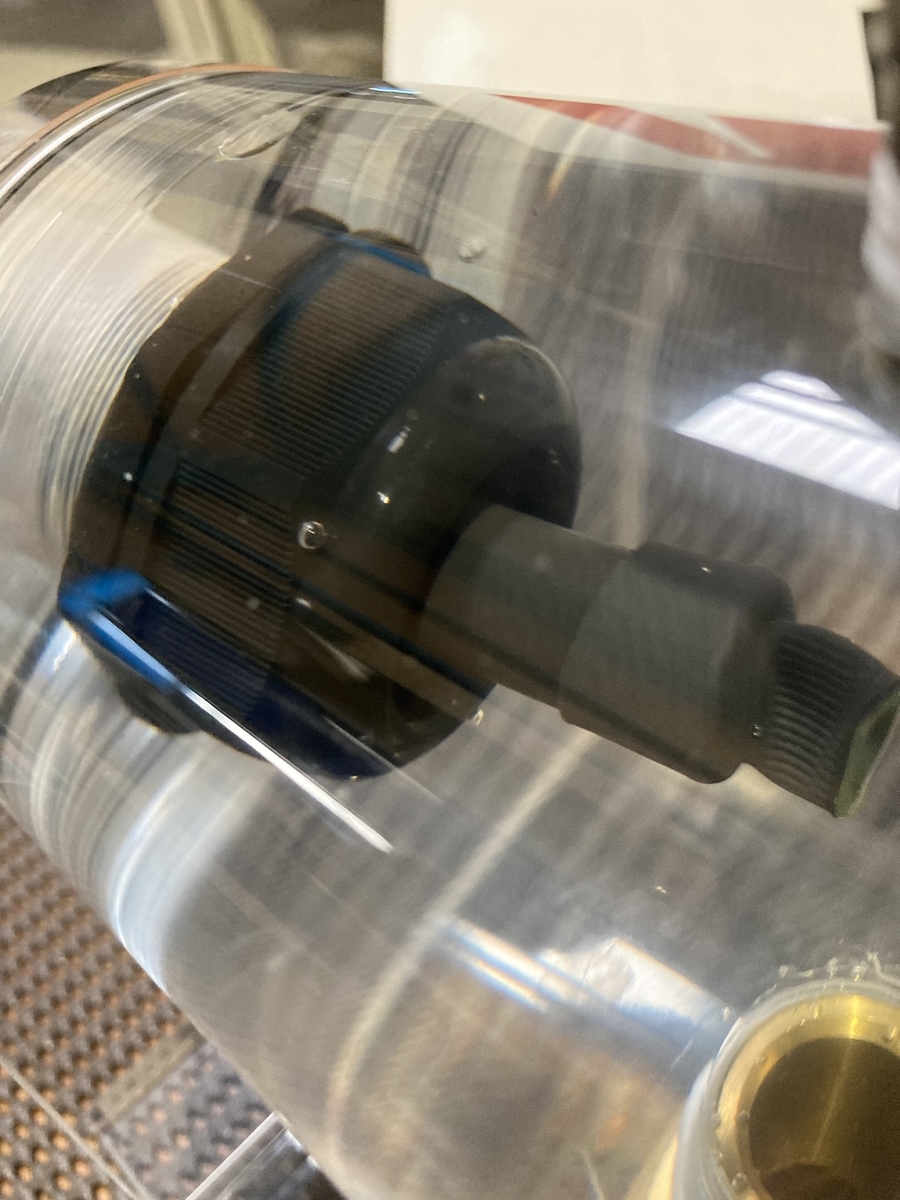

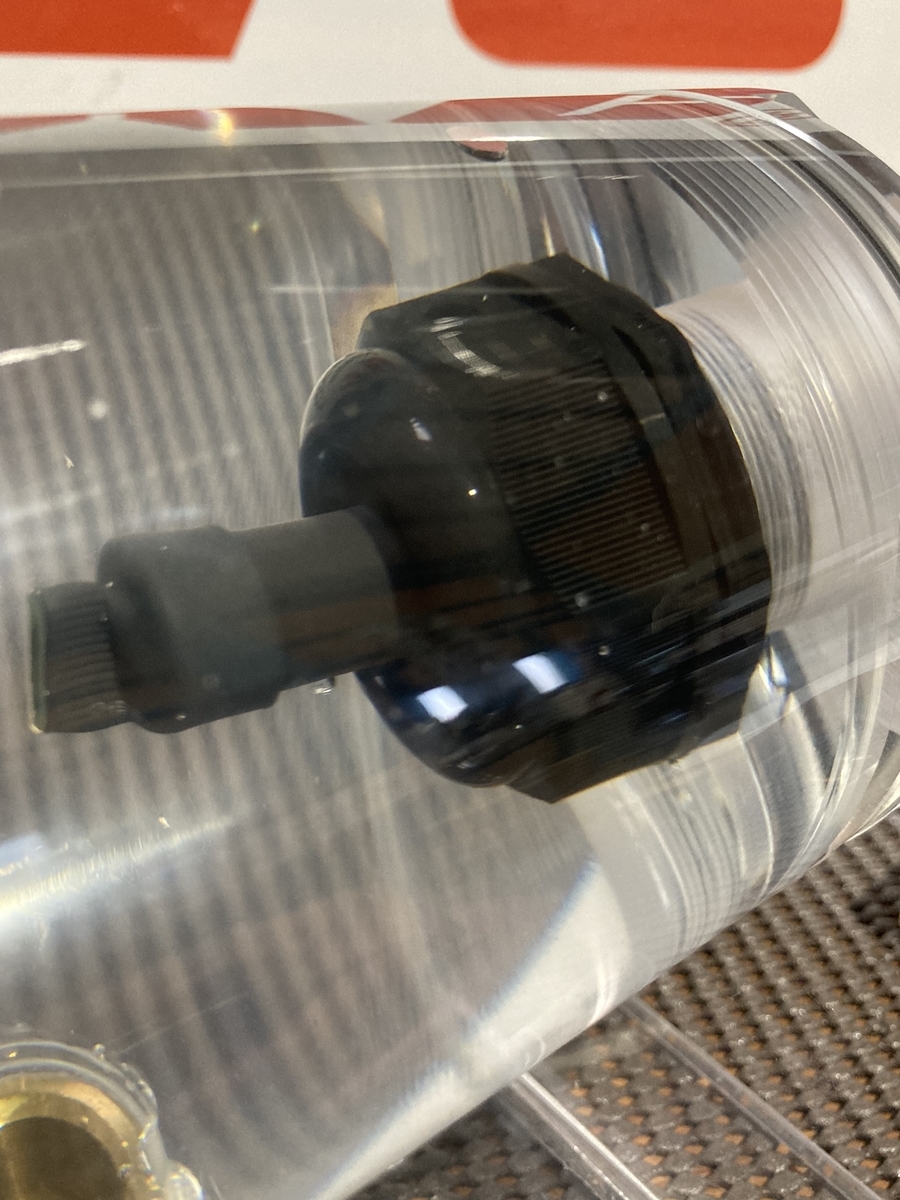

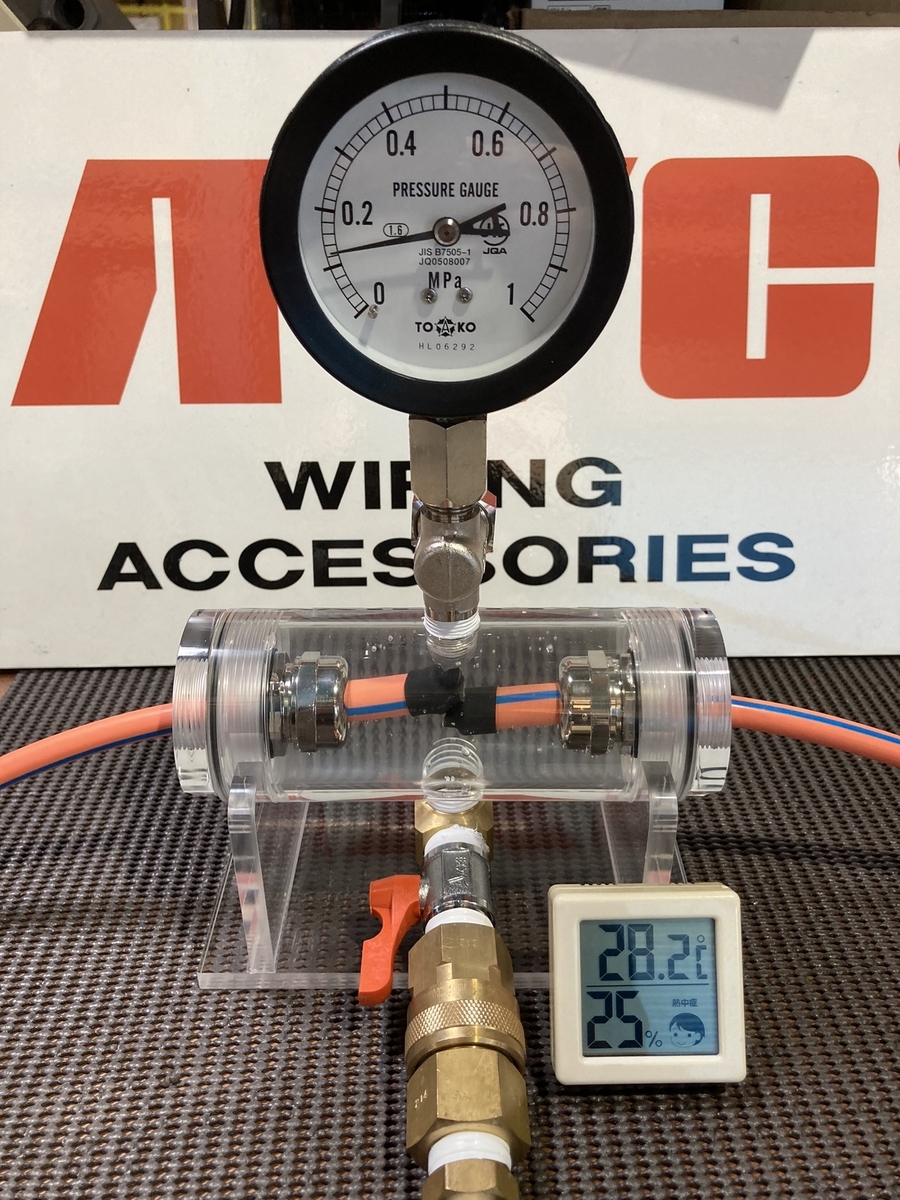

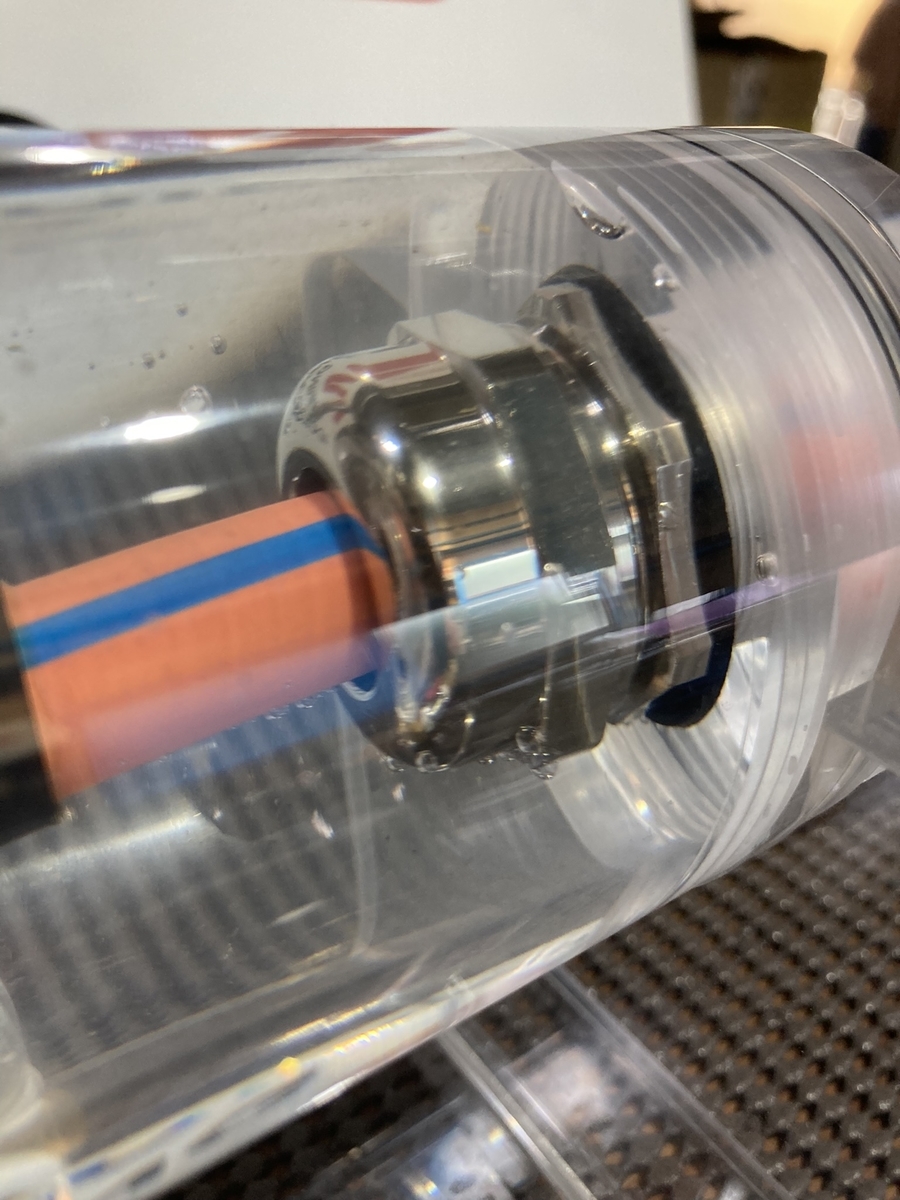

本日の防水試験結果2
品番 ： MG25A-14B
電線外径 ： Φ10.9
試験条件 ： IPX8/10m/60分
締付トルク値 ： 2.5～3.5N･m
ギャップ値 ： 2.4～1.3mm

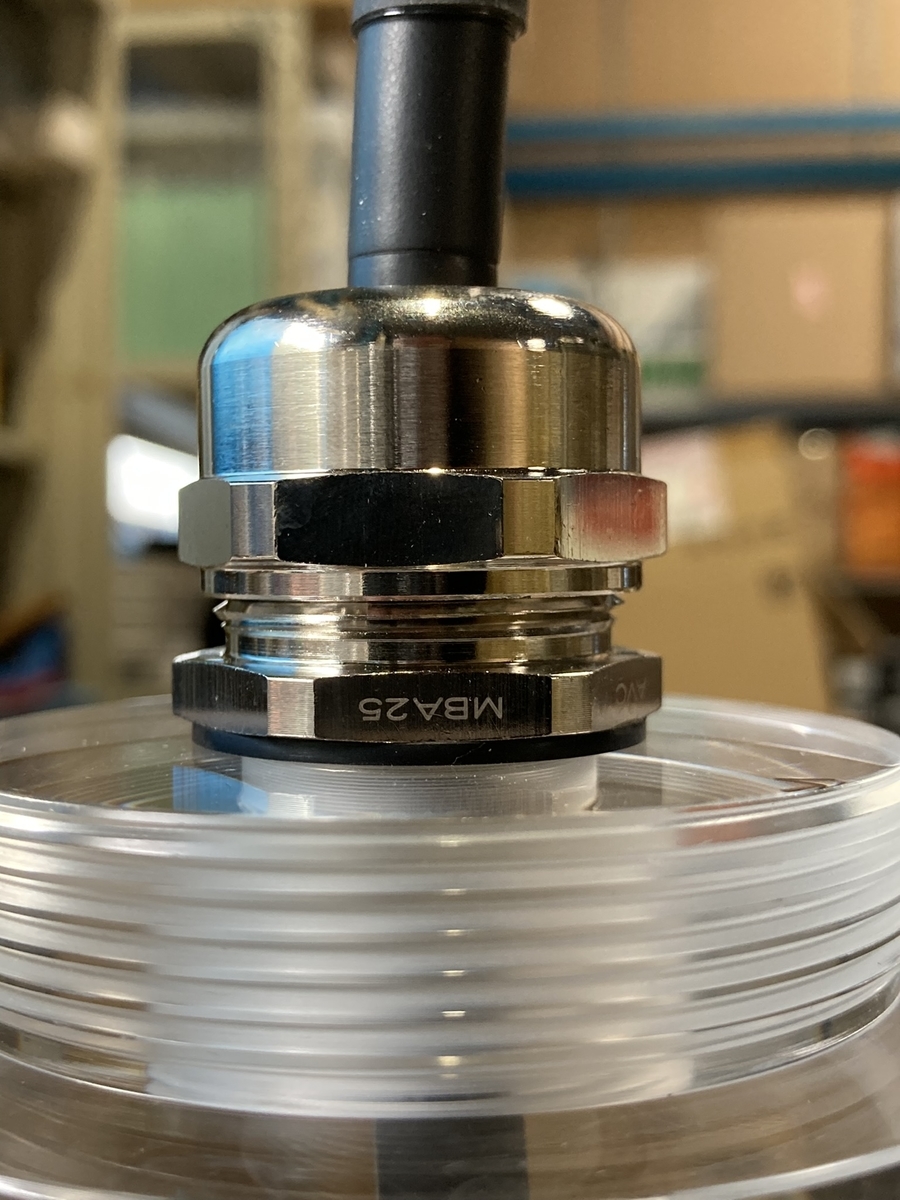

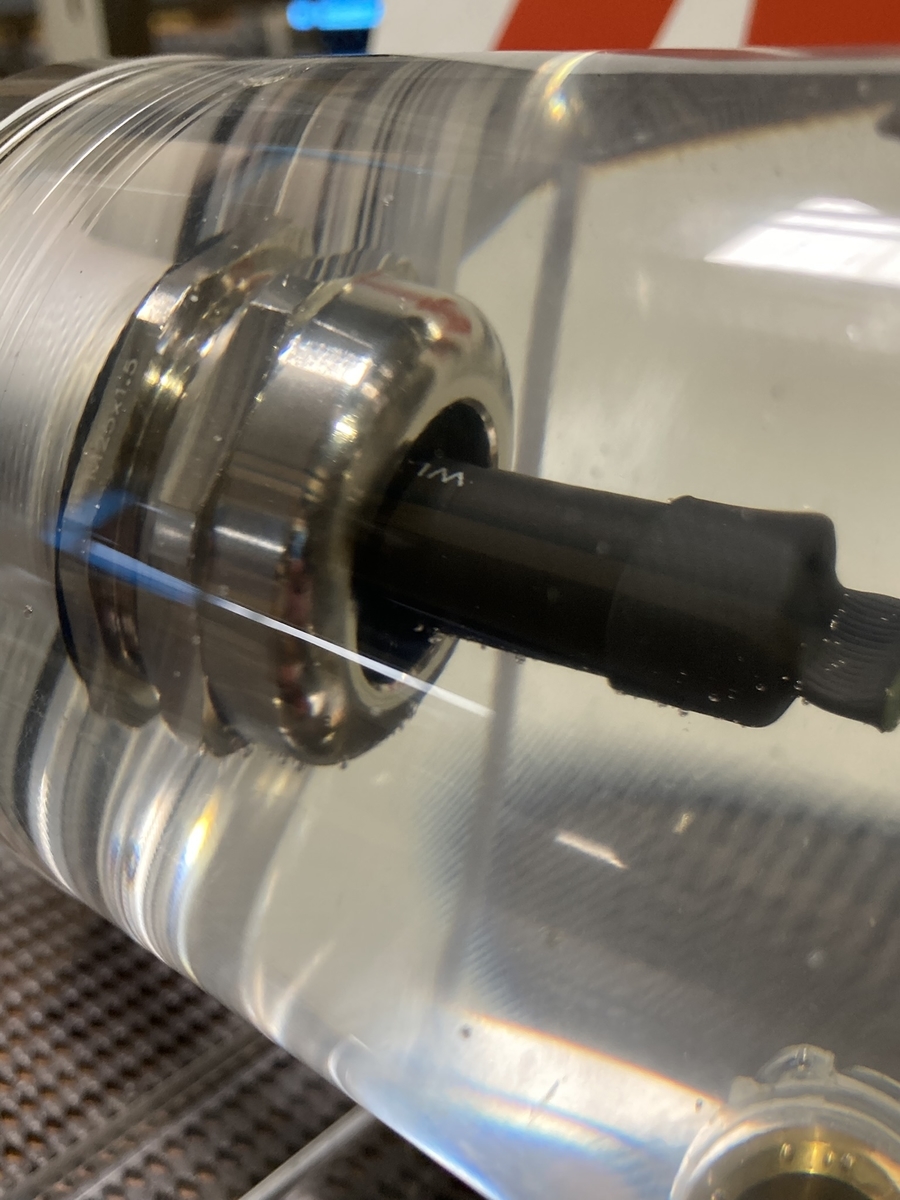

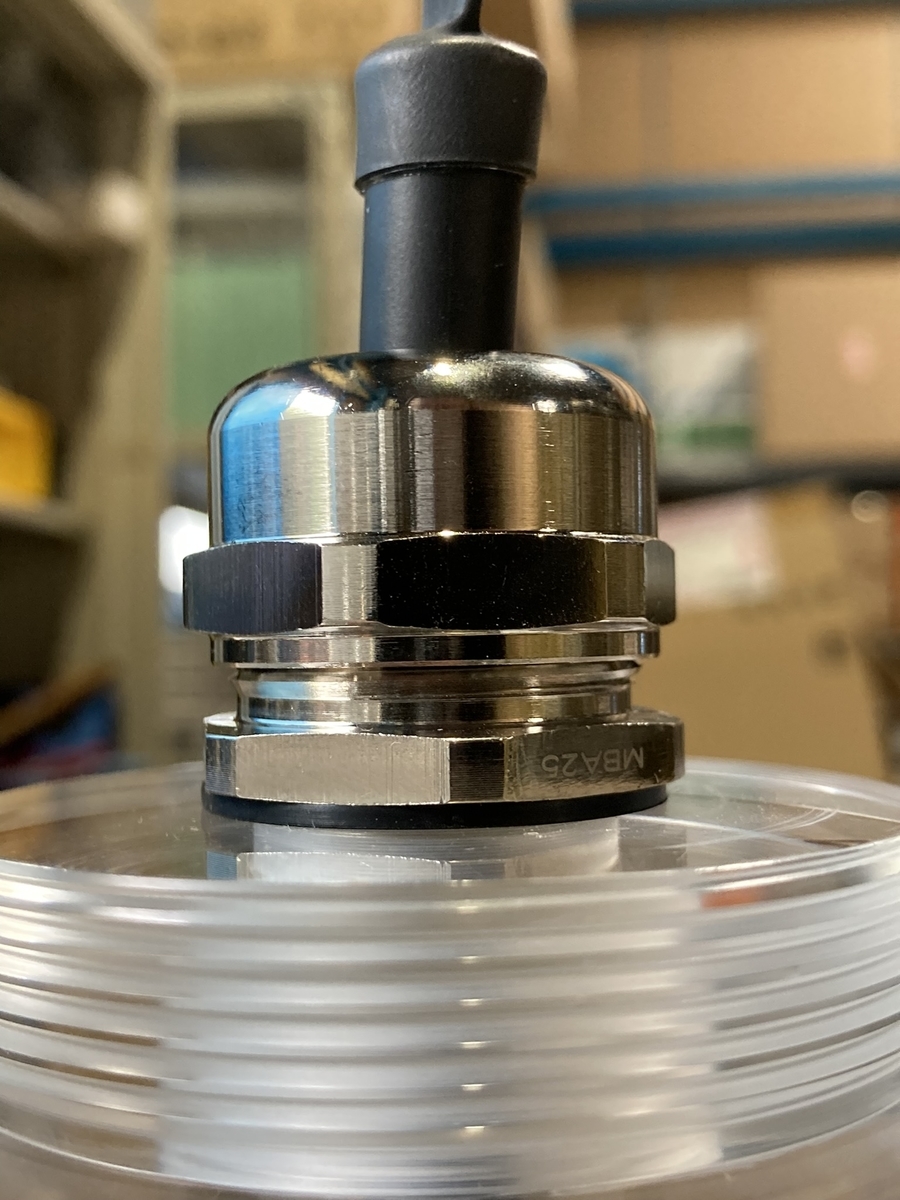

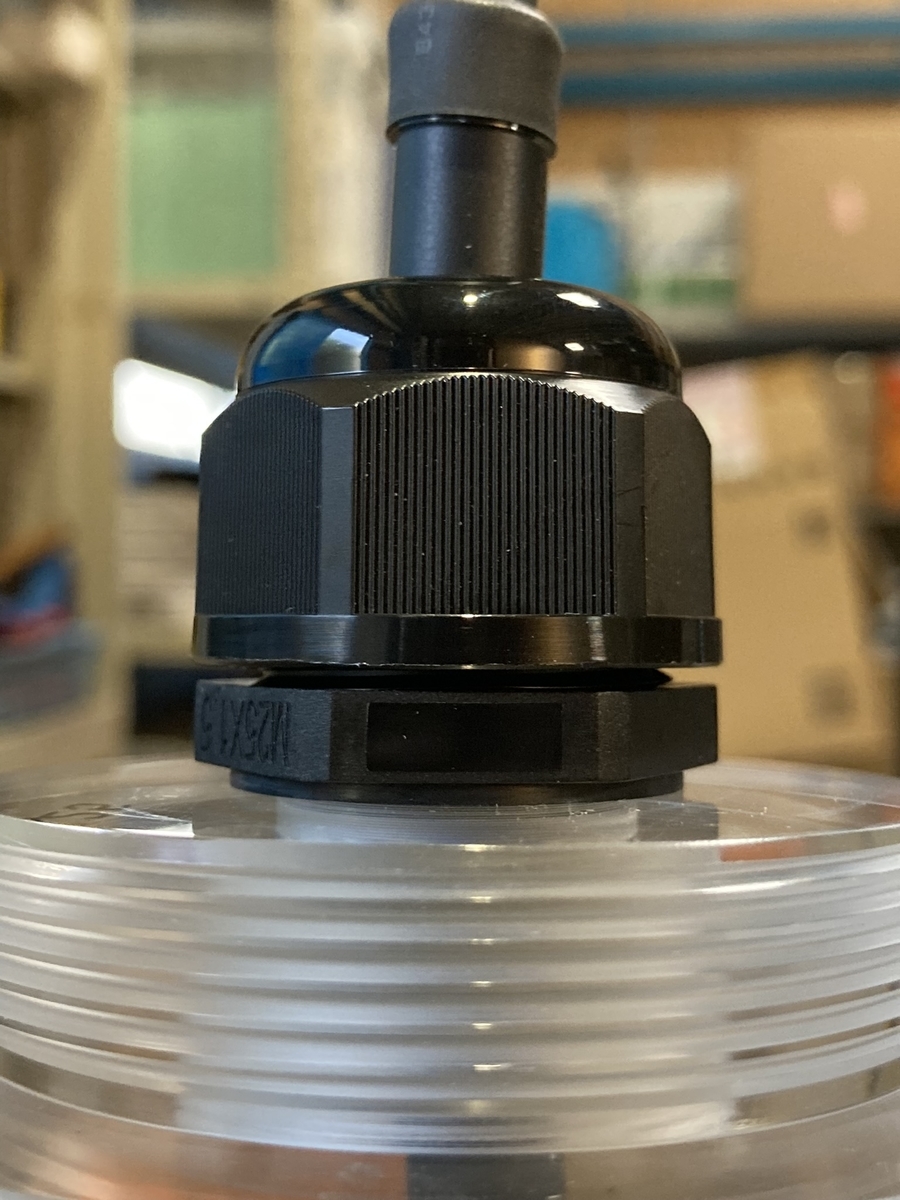

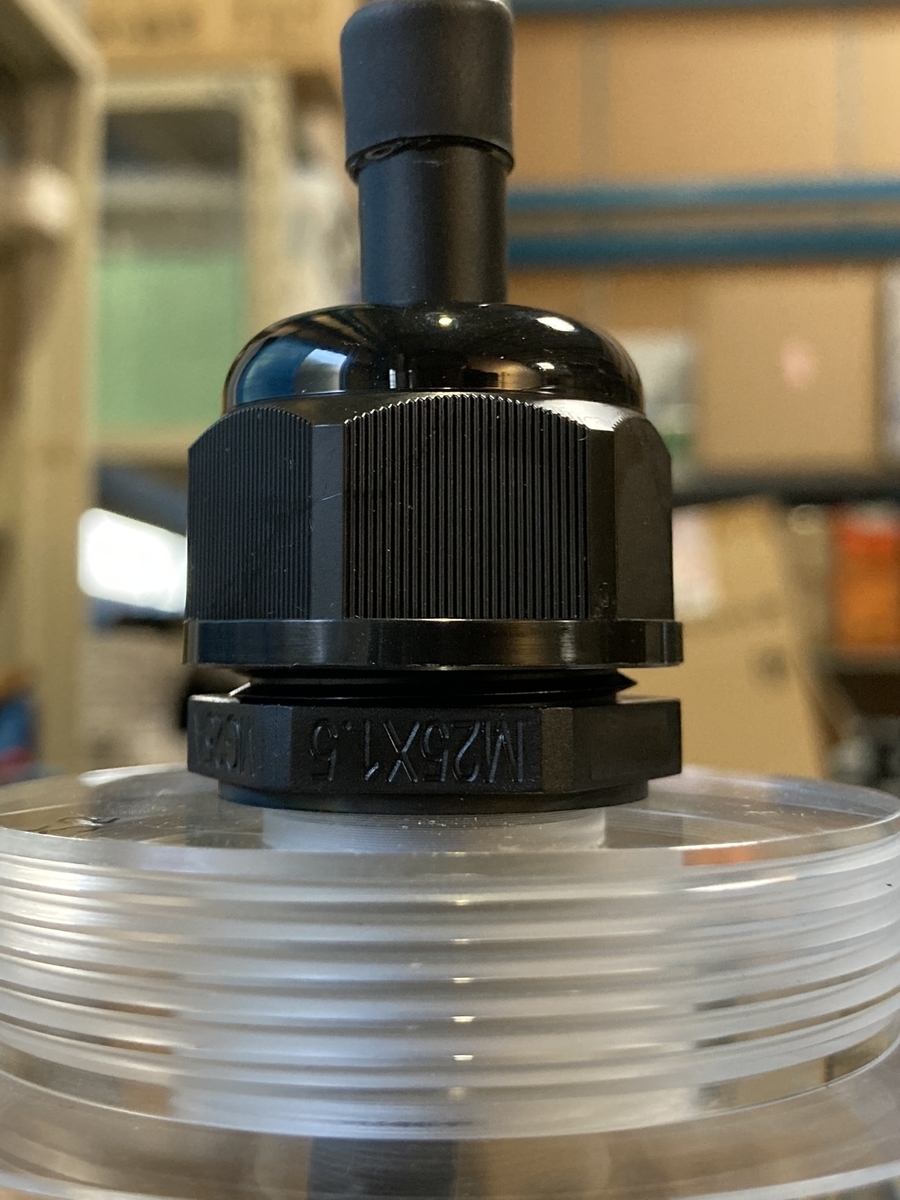

本日の防水試験結果3
品番 ： MBA25-14
電線外径 ： Φ10.9
試験条件 ： IPX8/10m/60分
締付トルク値 ： 4.5～5.0N･m
ギャップ値 ： 4.2～3.6mm
過去の試験結果一覧はこちら
試験結果については皆様の要求を保証するものではございませんので、参考資料としてご活用頂きますようお願い致します。
防水試験機詳細はこちらでも紹介しております。
