相変わらず地味な製品のご案内となりますが、上手にご使用いただければ省スペース化により、全体的なコストダウンが可能となります。
注意事項含めご案内いたしますので、ご一読いただければ幸いです。
多芯型ケーブルグランド

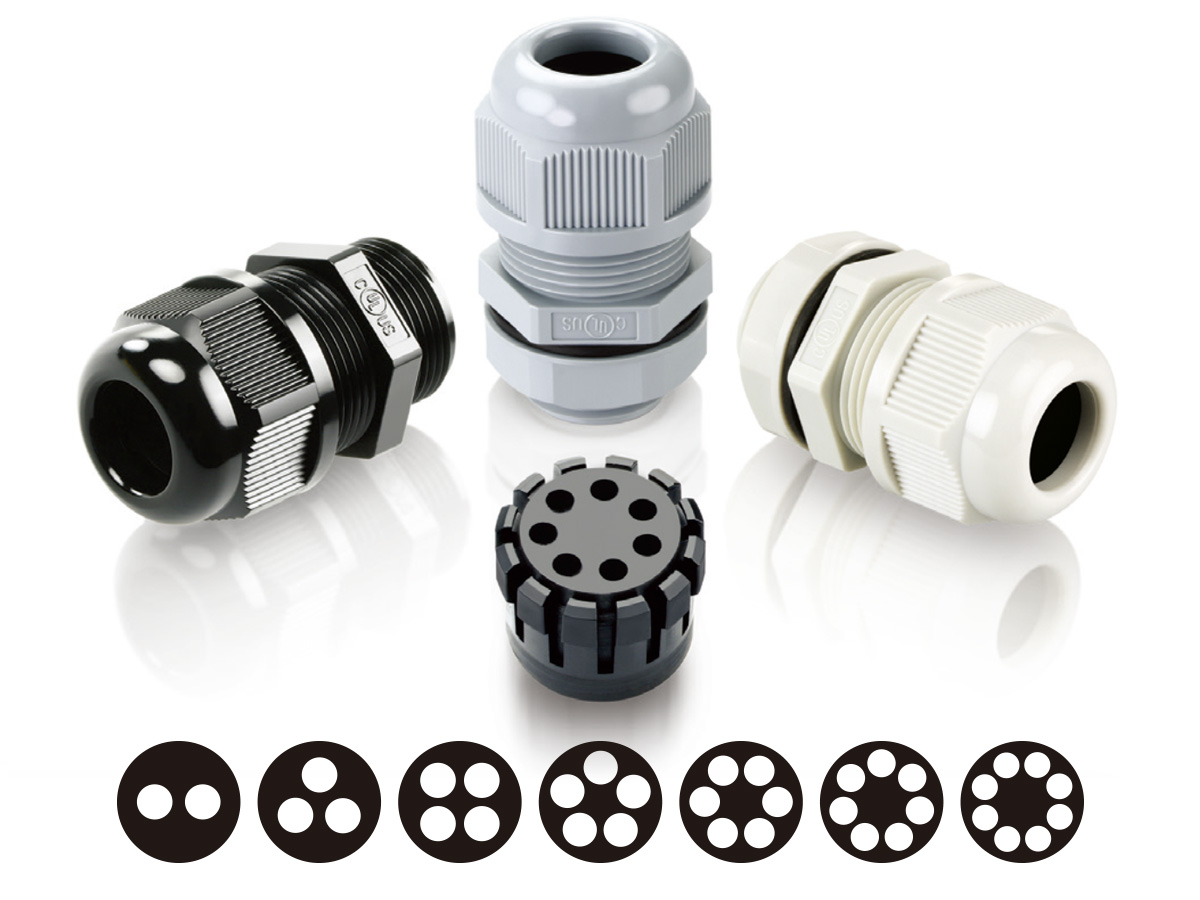

多芯型ケーブルグランドとは、ご覧の通り内部パーツのゴムシール部に複数の貫通穴があり、複数本のケーブルを固定することが可能です。
仕様状況などにもよりますが、複数本のケーブルを使用する場合は単芯型を複数個使用するよりも多芯型を使用することで、筐体スペースの省力化が可能となり、全体的なコストダウンにも繋がります。
注意事項
- 多芯型ケーブルグランドもシールナットを締め込むと均等に内部のゴムシールが密着する構造となりますので、防水性能を高めるには、ケーブルの仕上り外径は同じであることが望ましいです。
- 防水等級にも依りますが、異径のケーブルを通す時は注意が必要ですので、お試し後ご使用ください。簡易防水程度であれば、多少の異径サイズでも対応可能な場合もあります。
SPMシールピン
別売りで付属品関連の製品となりますが、多芯型ケーブルグランドの穴塞ぎ用途として、SPMシールピンがあります。それぞれ径の太さが異なる16種類をラインナップしております。
急な増設やオプション等で使用可否が左右される場合でも、多芯型ケーブルグランドとSPMシールピンの組合せでご使用いただければ、シールピンの抜き挿しだけで対応可能なバリエーションが増えますので、製品自体の省力化・コストダウンにも繋がります。
注意事項（SPM）
- ケーブルとシールピンを併用する場合は、できるだけケーブルの仕上り外径に近いB寸法のSPMシールピンを選定してご使用ください。
- カタログやWEBページで多芯型ケーブルグランドの各品番表には、推奨シールピンを記載しております。これらは同じ品番のSPMシールピンをご使用する場合でのご案内となります。
- 各品番表の適応電線サイズ内であっても、異径ケーブルやSPMなどを併用する場合は防水性能が劣りますので、ご注意ください。
応用編（コネクタ付ケーブル細径対応）

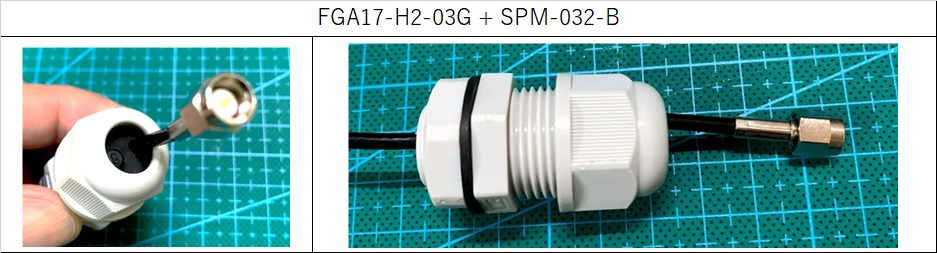

上の画像のようにコネクタ付ケーブルをクランプする場合にご使用できます。
例）コネクタ径Φ9mm・ケーブル外径Φ2.7mmの場合
- FGA17-H2-03G-SD（※SDはシールD部にスリットを意味します）
- SPM-032-B
単芯型ではFGA17-06がありますが、適応電線サイズΦ4～7mmとなり、ケーブルΦ2.7mmが固定できない場合、多芯型とSPMを併用することでコネクタを貫通しケーブル細径の防水対策にも対応可能です。
スリット入りケーブルグランドの詳細、コネクタ付ケーブルの取付け方法については、こちらよりご覧になれます。
品番ラインアップ
カタログPDF
- H2-ナイロンケーブルグランド（2芯）
メタル製ケーブルグランド（2芯） - H3-ナイロンケーブルグランド（3芯）
メタル製ケーブルグランド（3芯） - H4-ナイロンケーブルグランド（4芯）
メタル製ケーブルグランド（4芯） - H5-ナイロンケーブルグランド（5芯）
メタル製ケーブルグランド（5芯） - H6-ナイロンケーブルグランド（6芯）
メタル製ケーブルグランド（6芯） - H7-ナイロンケーブルグランド（7芯）
メタル製ケーブルグランド（7芯） - H8-ナイロンケーブルグランド（8芯）
メタル製ケーブルグランド（8芯）
製品案内（ホームページ）
まとめ
冒頭でご案内の通り、多芯型ケーブルグランドは標準品ケーブルグランドと比べ使用条件等に制約がありますが、上手にご検討いただければ省スペース化による全体的なコストダウンが可能となります。
品番選定などご不明な点やサンプルなどご要望ございましたら、お気軽にご相談ください。
