今回はNGNコルゲートチューブと防水コルゲートグランドをセットでご使用される場合のご案内です。
用途・特長
- 装置・機器等の筐体と繋ぎ、外部からの水・油・ホコリを完全遮断し、且つ鳥や昆虫などの害獣(虫)からの攻撃からケーブルを保護する目的。
- バラ線をまとめ、見た目をすっきりと配線できます。
- 樹脂製で軽量、施工も簡単。
防水コルゲートグランド(標準型・エルボ型)
NGNナイロンコルゲートチューブとセットでご使用いただくことで完全防水IP68及び固定が可能です。
【標準型】
【エルボ型】
ナイロンコルゲートチューブ(NGN)
ケーブルを鋭い曲げによる断線及び外部の障害物による損傷から守り、 ケーブルの寿命を延ばします。 コルゲートチューブグランドと組み合わせ、水・粉塵等の侵入を防ぎます。 可動部や低温乾燥環境でのご使用は推奨しておりません。

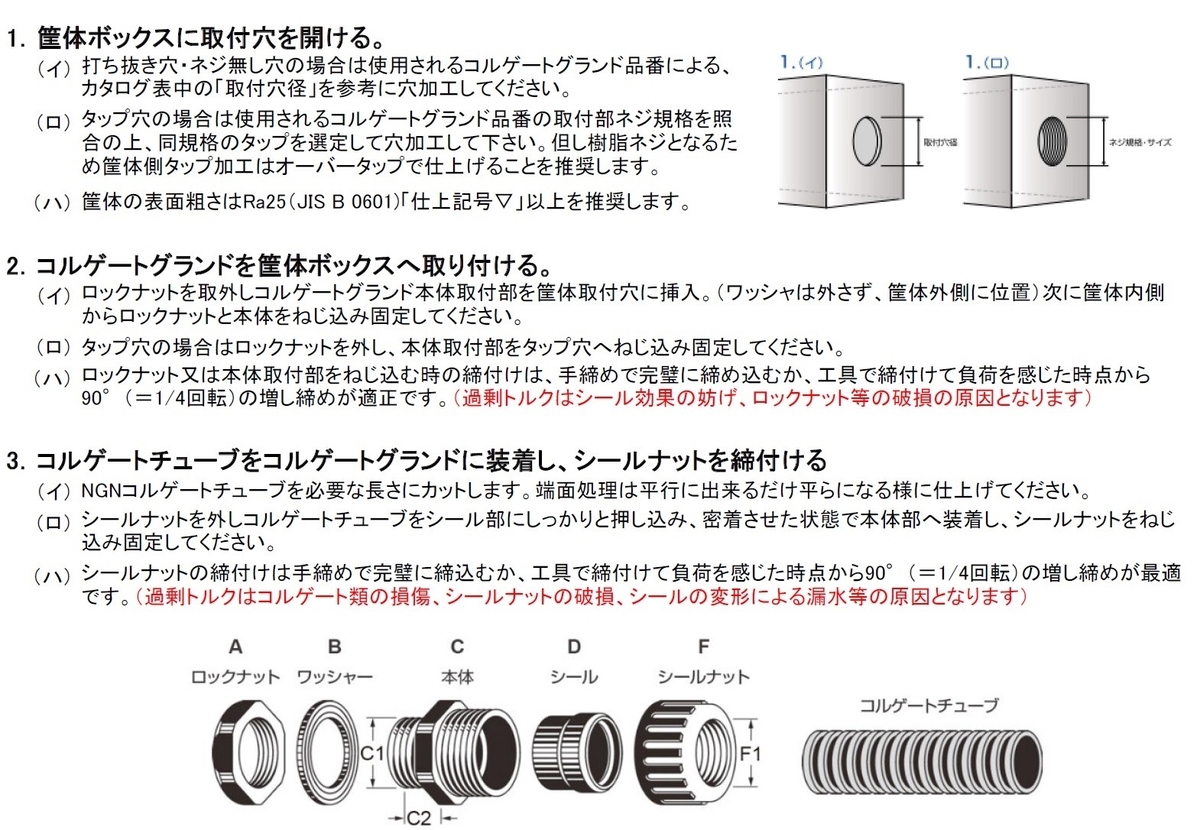

防水コルゲートグランドの取付方法

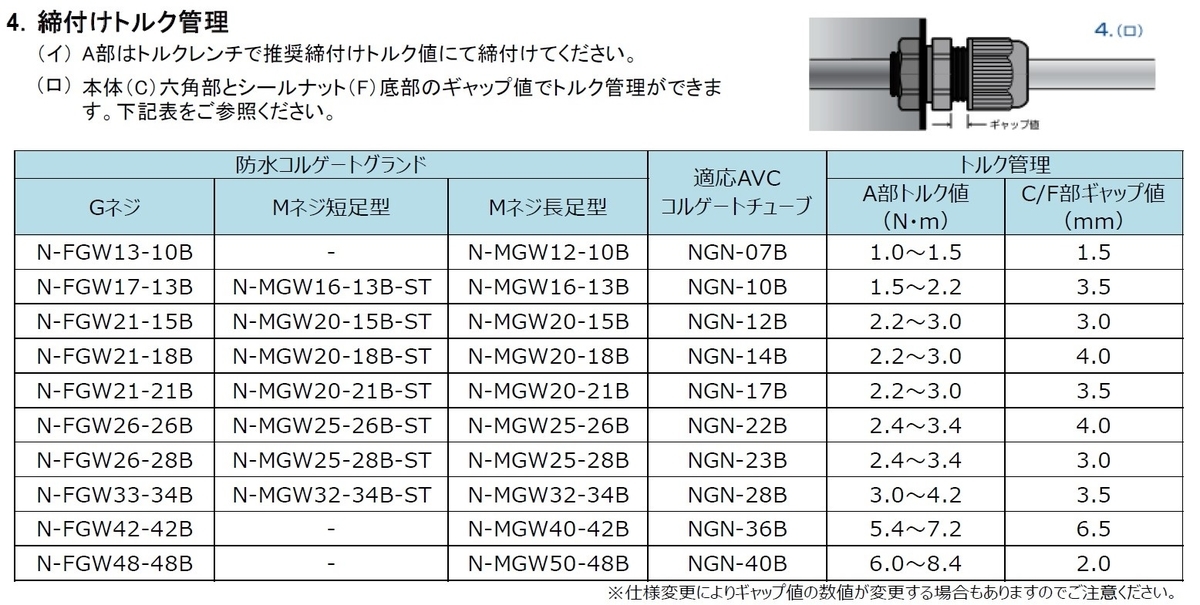

締付けトルクについて
高い防水性が必要な場合は、以下要領での締付けトルク管理を推奨します。
まとめ
AVCケーブルグランド同様にAVCコルゲートグランド(N-FGW/N-MGWシリーズ)も完全防水IP68が可能です。
品番選定などご不明な点やサンプルなどご要望ございましたら、お気軽にご相談ください。
