【新製品】汎用コネクタを防水コネクタへ!

今回は新製品のご案内です。

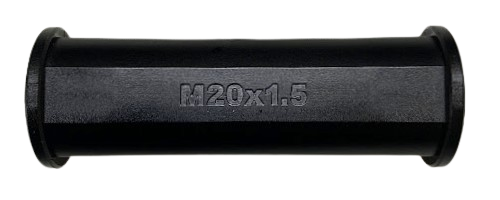

さて、これは何だと思われますか??

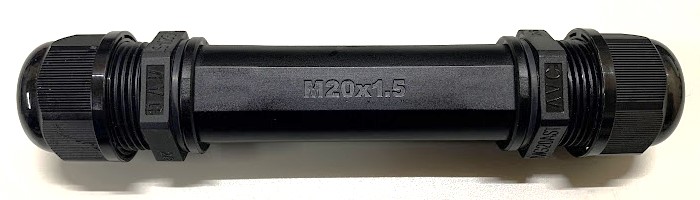

AVCケーブルグランドを両端に取り付ければ、

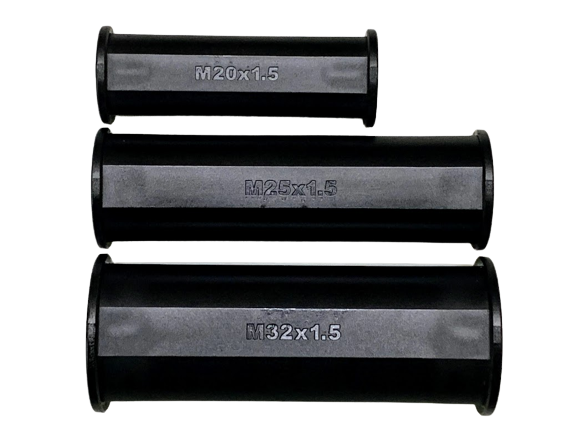

ご覧の通り、新製品は『ケーブルグランド中継アダプター』です。





特徴

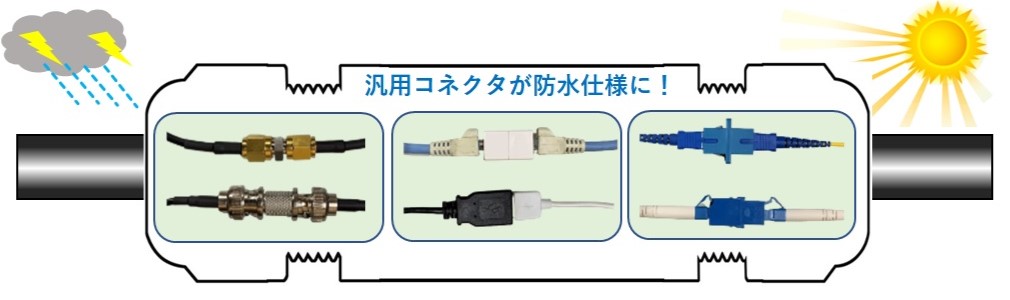

  • AVCケーブルグランドとセットで使用すると、汎用コネクタを防水することが可能です。
  • 単芯・多芯・スリット入りなど組合せが豊富にあります。
  • 中空筒型のシンプル構造で、コネクタ接続のような専門的な知識が不要です。
  • 軽量でリーズナブルです。
  • 中継ボックス不要!スリムボディでコンパクト!省スペース化を実現します。



用途例

  • 光ケーブル、LANケーブル、USBケーブル、同軸ケーブル等コネクタ付ケーブルを中継して延長
  • 閉端子接続・ワンタッチコネクタ等の中継部収納など

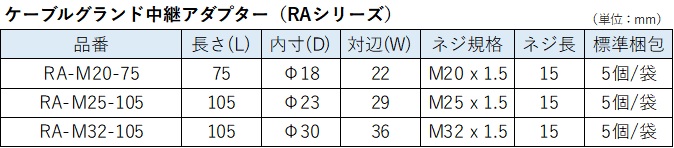

品番表



選定方法

まずは以下の寸法を確認ください

 ①挿入するコネクタ部の外形寸法最大値
 ②ケーブル仕上り外径



【コネクタ付ケーブルをご使用の場合】

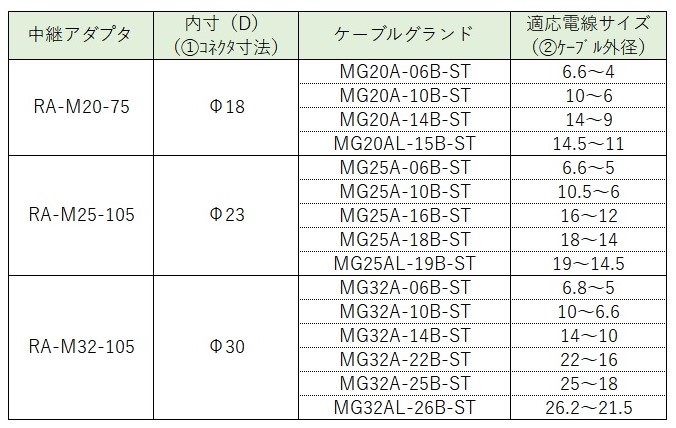

 ・以下品番表を参考に選定ください。



【コネクタを後付けしてご使用の場合】

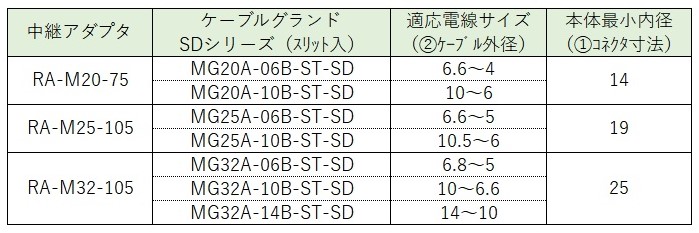

 ・以下品番表を参考に選定ください。

上記表は一例です。
多芯型・平型・エルボ型・フレキ型・コルゲートグランド・ホールプラグ等、ネジサイズが合えば様々な組合せが可能です。

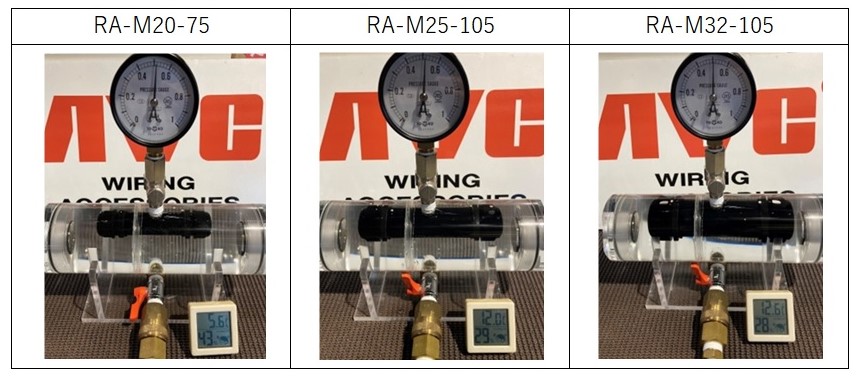

防水検証

念のため、防水試験を実施しました。

  • 試験条件:IPX8/50m(0.5Mpa)/60分
  • 確認方法:内部に水没チェックシールを貼り、試験後に色の変化を確認
  • 試験結果:水漏れ無し(左右・全方位においてシールの色変化無し)👌



今後の予定

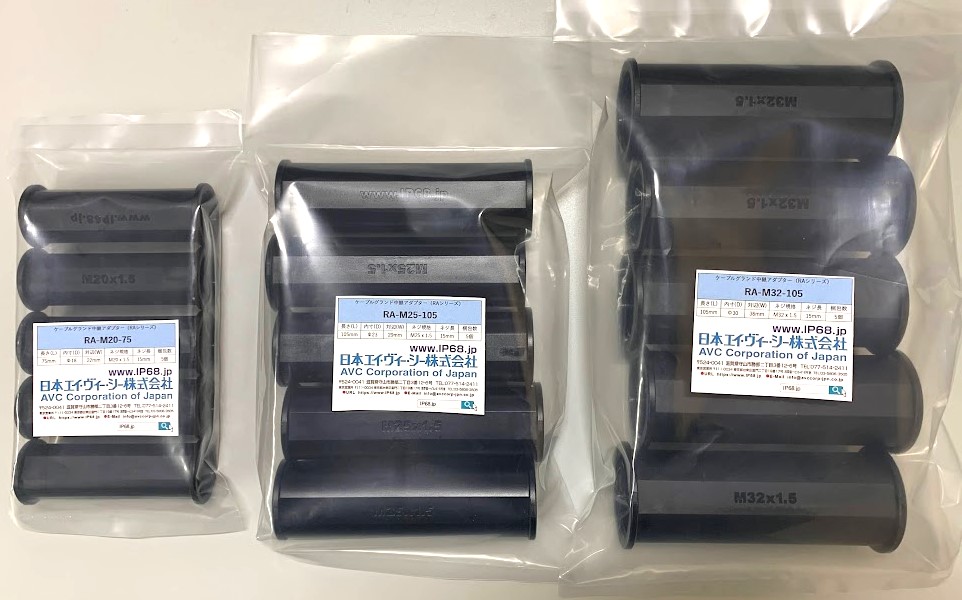

5個/袋を標準梱包として、2023年3月頃を目処に発売を予定しております。



まとめ

筒型形状で両端にメネジがあるだけです。。。
しかしAVCケーブルグランドを両サイドに取り付けることで完全防水IP68が可能となり、寸法内に収まれば色々なコネクタ類を防水することができます。
使い方は無限に広がる可能性がありますので、ぜひご検討ください。

品番選定などご不明な点はお気軽にご相談ください。
