可とう電線管
可とう電線管は、コルゲートチューブ同様にケーブルの保護や配線処理に使用され、主にCD管(Combined Duct)・PF管(Plastic Flexible Conduit)などがあります。
CD管は埋設専用のため、今回は耐候性があるPF管について、AVCケーブルグランドで防水対応できましたのでご案内いたします。

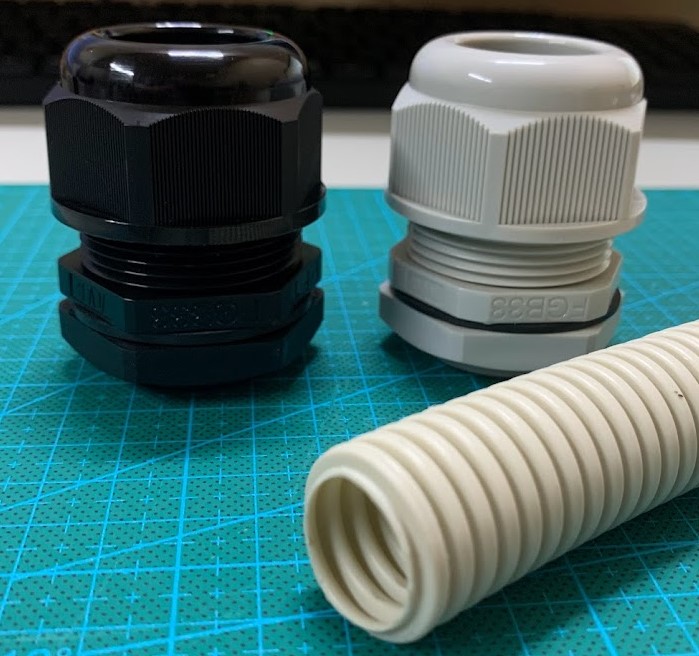

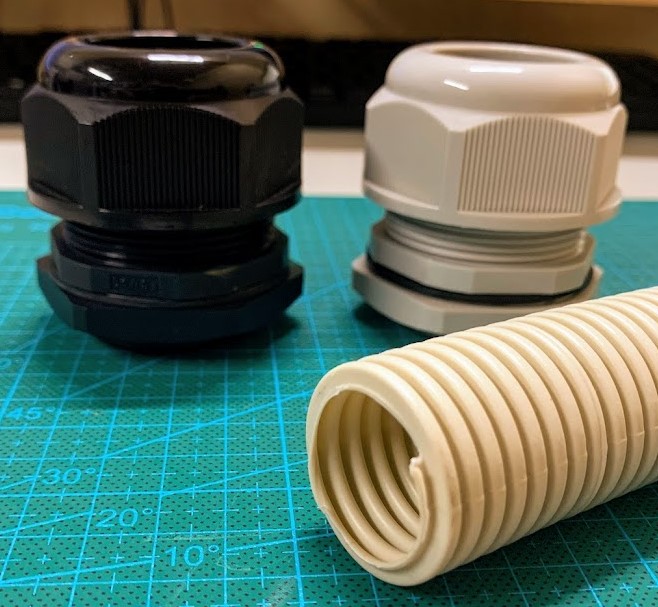

ケーブルグランドとPF管(未来工業製/MFSシリーズ)

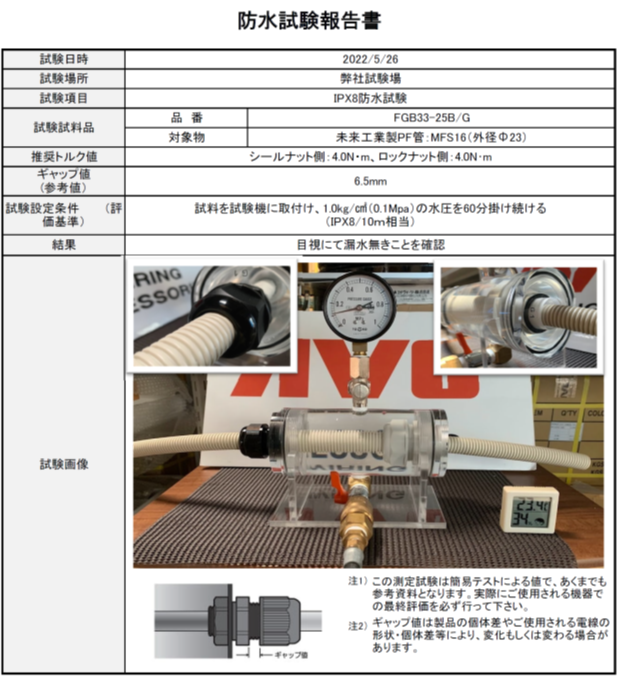

- FGB33-25BとFGB33-25G x MFS16(外径Φ23)

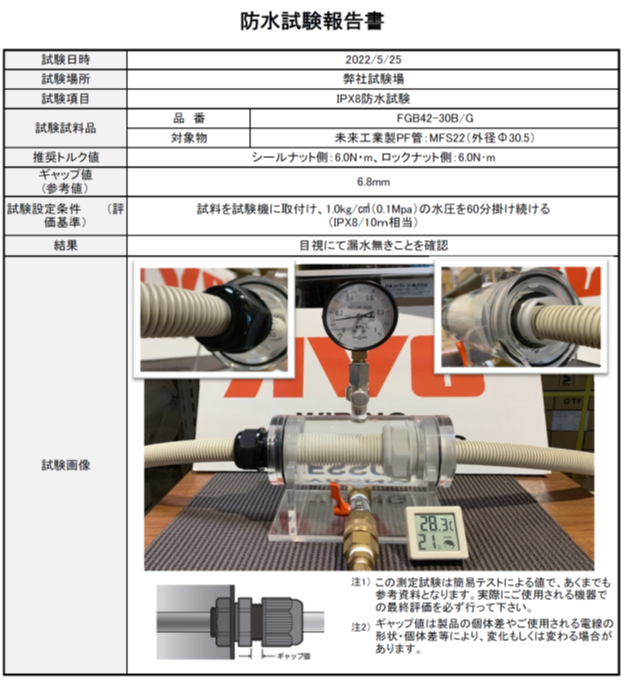

- FGB42-30BとFGB42-30G x MFS22(外径Φ30.5)
防水試験機
動画及び過去記事をご覧ください。
結果
共にIP68/10m相当クリアしました。
まとめ
AVCケーブルグランドでPF管も防水できました。
ケーブルや電線で使うのが一般的ですが、円形状で且つクランプ箇所が凹んだりしなければ、固定や防水ができます。
ケーブル以外でも温度センサーやアンテナ等でご使用いただいているケースもあります。
防水試験のご依頼やご不明な点などご要望ございましたら、お気軽にご相談ください。
