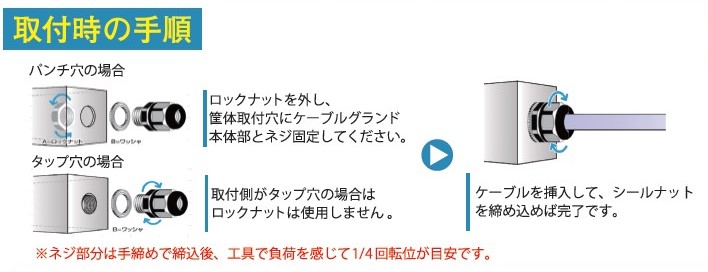

取付時の手順について
ケーブルグランドの取り付けは、
🅰パンチ穴（空穴）に本体とロックナットで固定する場合
🅱タップ穴に本体をねじ込んで固定する場合
の2種類があります。
その後、ケーブルを挿入してシールナット部をしっかりと締め込めば完了となります。
見て分かる取付動画
取付け時の手順は基本的に上記内容を推奨していますが、絶対ではありませんので、作業しやすい、より良い方法をお探しください。
トルク管理
「シールナット部をしっかりと締め込めば完了」としてますが、挿入したケーブルを引っ張って簡単に抜けそうになければ、取り付け完了です。
少し専門的になりますが、ネジ固定時にトルク管理が必要な場合、以下の過去記事をご参照ください。

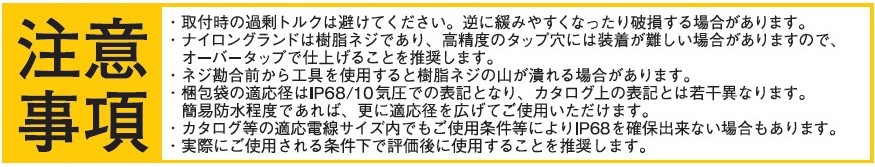

主な注意事項
- 取付時の過剰トルクは避けてください。逆に緩みやすくなったり破損する場合があります。

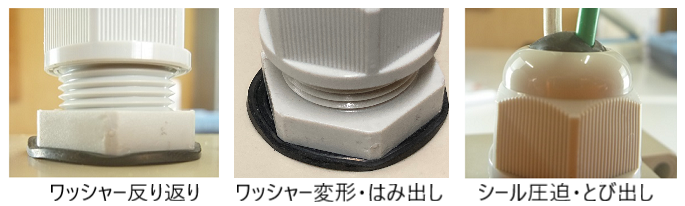

👉 工具などで力任せに締めないでください。画像は過トルクの一例です
- ナイロングランドは樹脂ネジであり、高精度のタップ穴には装着が難しい場合がありますので、オーバータップで仕上げることを推奨します。
👉 製法による寸法公差の違いや、また吸水・熱により膨張するためです
- ネジ勘合前からエ具を使用すると樹脂ネジの山が潰れる場合があります。
👉 ある程度は手作業で締付けてください
- 梱包袋の適応径はIP68/10気圧での表記となり、カタログ上の表記とは若干異なります。
- 簡易防水程度であれば、更に適応径を広げてご使用いただけます。
- カタログ等の適応電線サイズ内でもご使用条件等によりIP68を確保出来ない場合もあります。
👉 適応径はひとつの目安と考えてください。
環境（水没・防滴程度）、対象物（ケーブルの種類や被覆等）
などにより最適な品番が異なります。
お困りの場合はお問合せください。
豊富なラインアップでご提案いたします。
- 実際にご使用される条件下で評価後に使用することを推奨します。
👉 特に水没でご使用の場合はお試しください
防水試験について
防水試験の評価については、以下の過去記事をご参照ください。試験をご希望される場合はお問合せください。
まとめ
今回の取付手順や注意事項は細かなことを改めてご案内したカタチとなりますが、是非色々とお試しください。それぞれのご使用環境などにより、最適な使い方・最適な品番など様々で答えはひとつではありません。
もし品番選定でお困りの場合はご使用環境やケーブル仕上り外径等をご確認のうえ、お気軽にお問合せください。
