仕様・品番検索機能について

 検索ページ(仕様より)



AVCケーブルグランドは他社には無い豊富な品揃えが特長の一つです。逆にどの品番の商品を使用すれば良いか分からない。とも捉えられます(^_^;)

そこで今回は最適な品番選定方法品番検索での仕様確認方法についてのご案内となります。

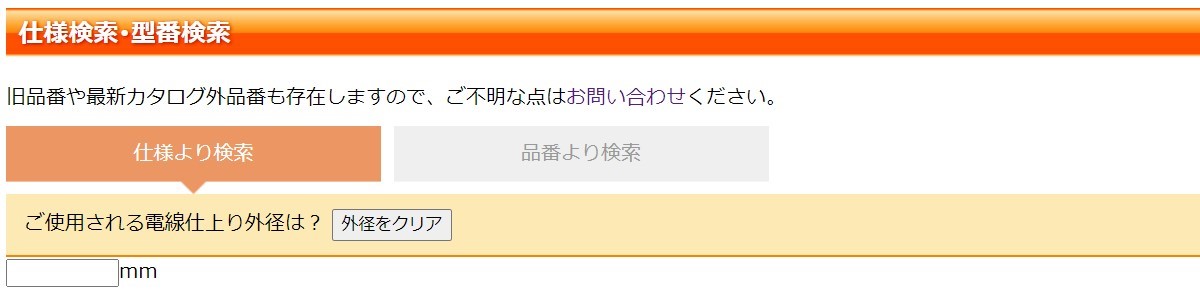

仕様(使用条件)より検索🔍

 ■ご使用されるケーブルの仕上り外径をご確認ください

  ・各品番の適応電線サイズのMAXに近い方を推奨します。
   例)電線仕上り外径Φ10の場合
     A:FGA21L-10B(Φ10~6)、B:FGA21L-14B(Φ14~9)
     ⇒両品番共に対応可ですが、一種類のみ使う場合は「A」を推奨します。

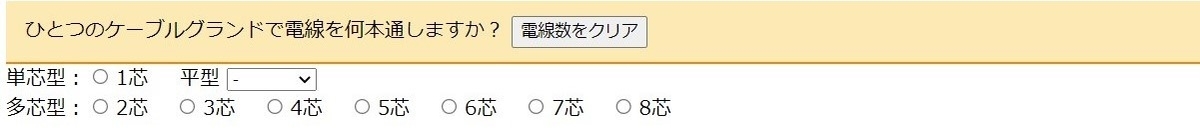

 ■ひとつのケーブルグランドにケーブルを何本通す必要がありますか?

  ・ご使用される殆どが単芯型ですが、標準品で2~8芯まで取り揃えています。

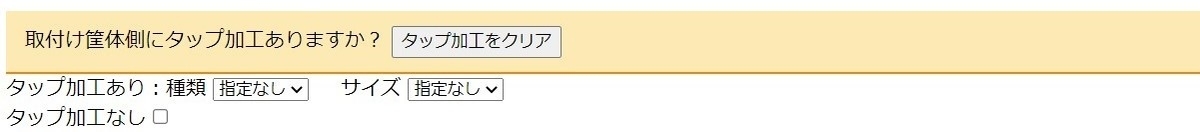

 ■ケーブルグランドを取付ける筐体ボックス側について、以下ご確認ください。

  ・タップ加工あり ⇒ ネジの種類とサイズをご確認ください。
  ・タップ加工なし ⇒ 穴径をご確認ください。

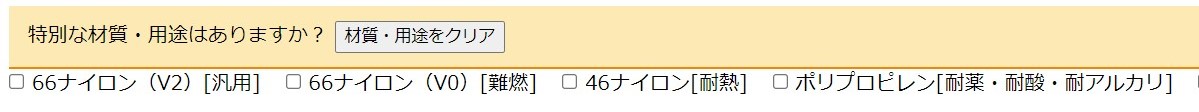

 ■材質/用途

  ・汎用PA66/EPDM、耐熱PA46/シリコン、耐薬PP/Viton、耐蝕PP/EPDM
  ・メタル(真鍮、ステンレスSUS303・304・316L)等

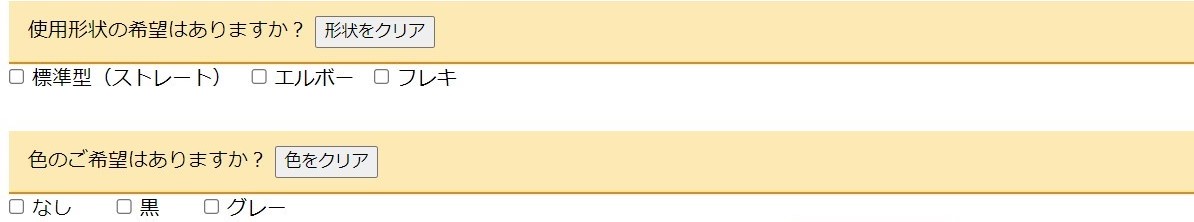

 ■形状・色

  ・ストレート型(汎用)/フレキ型(電線屈曲保護)/エルボ型(ナイロン品のみ)
  ・汎用品はB(黒)/G(グレー)より選定可。



仕様検索ページで絞り込みが可能です。品番選定にお役立てください。

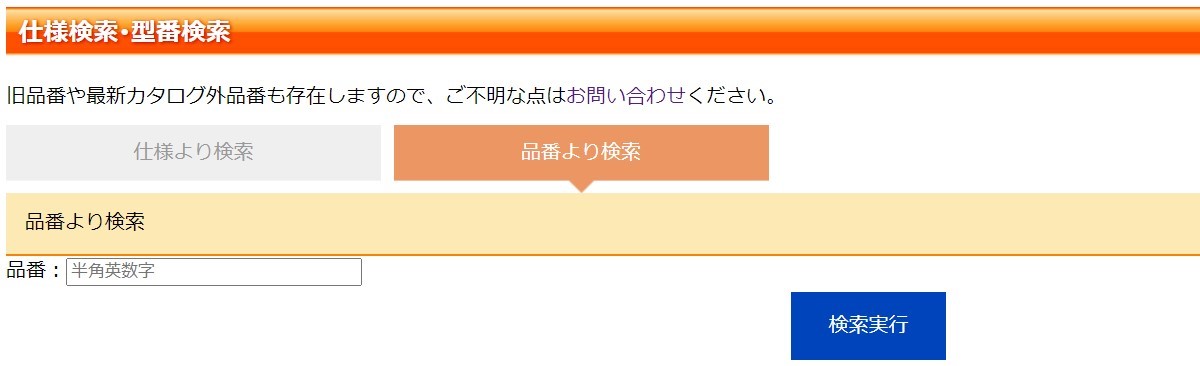

品番より検索🔍

 ■品番は分かるが、どのような仕様かを知りたい時に

 ■分かる範囲でローマ字・数字の入力で該当品番と件数が表示されます

 ■適応径・ネジの呼びから定価やカタログPDF等閲覧できます



品番検索ページで絞り込みが可能です。仕様確認にお役立てください。



まとめ

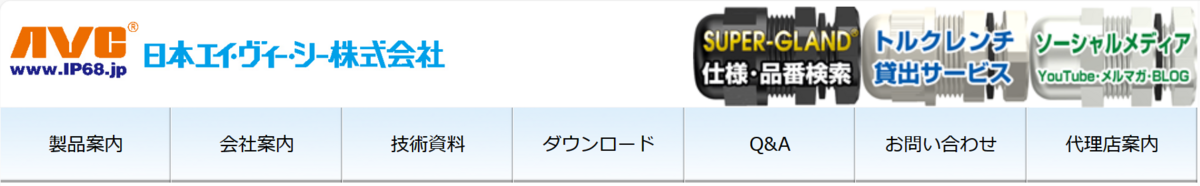

ホームページの上段右側にアクセスし易いよう設置していますので、是非ご活用ください。ご不明な点はお気軽に何なりとお問合せください。
